網站首頁 >> 小車式退磁機
| 產品名稱 | 產品型號 | 產品規格 |
| 大型模具專用消退磁機無動力小車式 | HCTD-1200 | 臺 |
概述：

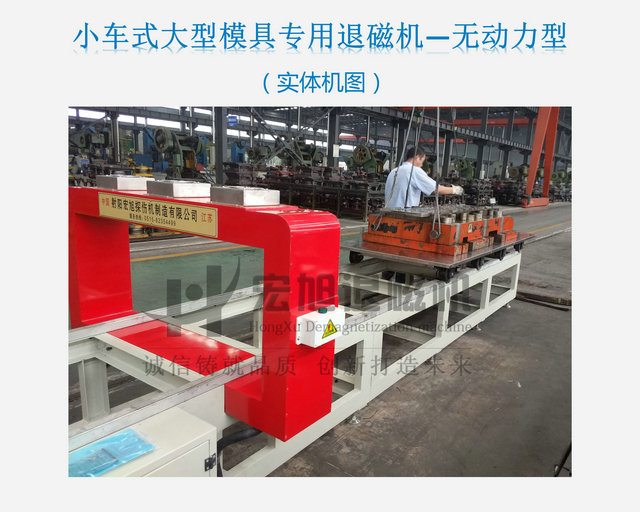

HCTD-1200型小車式模具專用消退磁機，是我公司針對大型模具設計制造的專用消退磁機，可以有效的退掉大型模具因沖壓、修磨、電磁吊等產生的磁場，提高模具的使用壽命及效率。
設備特點：
1、結構強、耐用
整機采用槽鋼作主體框架，結構穩固，承重力強；
2、承重不大于3噸
為確保大型模具的退磁效果，選用絕緣不導磁材料做小車承重平臺，確保大于3噸（4噸以內）承載能力的同時，在退磁時不會影響到磁場強度。
3、無動力手推輸送
本機無電動輸送配置，小車輪采用大直徑雙軸承帶限位邊設計，配高強度不導磁材質的導軌，在確保小車重載時人力可輕松推動。

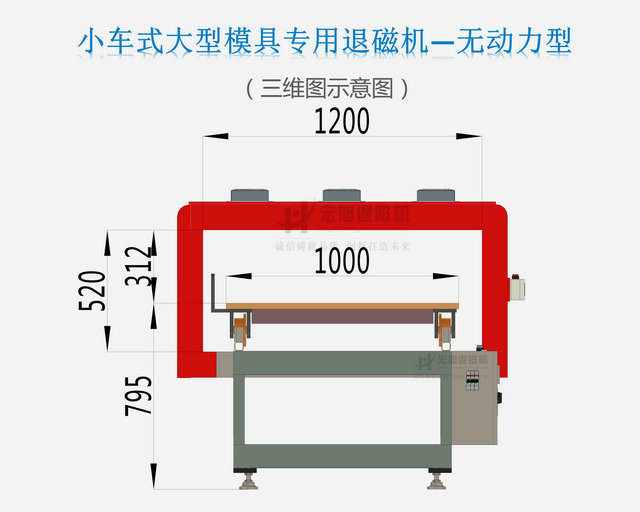

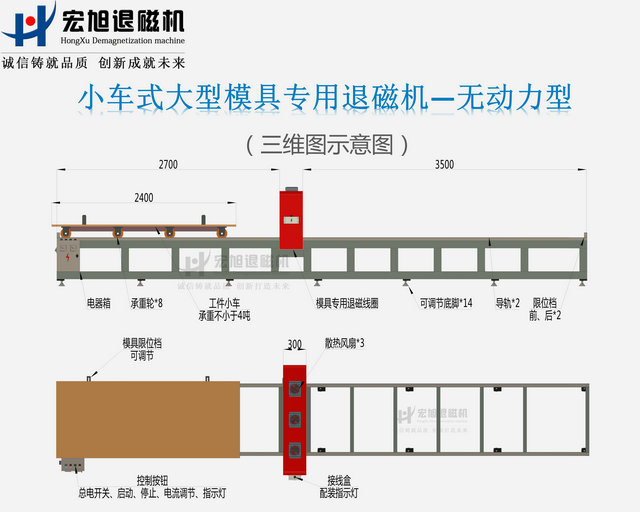

注：為確保退磁效果，消退磁機所用的退磁線圈會針對被退磁件進行針對性的參數設計，所做消退磁機很難統一結構、尺寸，因此本三維結構圖示，僅供參考。
4、防碰撞跌落設計
在小車一邊裝有可前后移動的限位板，用于大型模具吊裝限位，防止超過線圈內窗，輸送時碰撞線圈，在導軌兩端加裝限位柱并配裝牛筋材質的緩沖塊，防止小車沖出導軌，出現安全事故。
5、專用的退磁線圈
針對大型模具退磁需要，通過專用電磁仿真軟件進行驗算，設計制造大型模具退磁所需的專用退磁線圈。確保退磁效果。
6、節能、先進
本消退磁機具有電流調節功能，可根據模具大小調節所需的磁場強度，并在設備末端加裝行程開關，當小車運行到設備末端時，自動停止退磁線圈工作，可減少退磁線圈運行時的能耗，并確保遠離法退磁的距離需要。
技術參數：
|
序號 |
名稱 |
說明 |
|
1 |
輸入電源 |
380V±10% 50HZ 三相四線，約200A(0-200A可調)； |
|
2 |
退磁方式 |
交流遠離式自動退磁； |
|
3 |
中心磁場強度 |
0-200Gs可調； |
|
4 |
防水工藝 |
工藝處理，有； |
|
5 |
降噪工藝 |
工藝處理，有； |
|
6 |
退磁效果 |
剩磁均≤0.5mT（5GS）；(采用JCZ-10磁強計測量) |
|
7 |
小車尺寸 |
長2400×寬1000×高230mm（承重不小于3噸） |
|
8 |
輸送方式 |
無動力（手動）； |
|
9 |
小車材質 |
不導磁材料（配大直徑雙軸承滾輪）； |
|
10 |
暫載率 |
50％； |
|
11 |
線圈絕緣電阻 |
≥100MΩ |
|
12 |
線圈內窗尺寸 |
1200×550mm；小車通過時凈高300mm； |
|
13 |
整機重量 |
約1600Kg |
